Diversi valori di portata delle lamiere grecate: esempi e spiegazioni
Esplora i diversi profili disponibili e la portata della lamiera grecata che fa al caso tuo, con spiegazioni tecniche e di calcolo.
Che cos’è la portata di una lamiera grecata e come scegliere quella giusta per il nostro progetto? In questa pagina ti guideremo attraverso una varietà di profili di lamiere grecate, illustrando le specifiche portate di ciascuno e fornendo spiegazioni su come interpretare correttamente i valori presenti nelle schede tecniche.
Le lamiere grecate vengono utilizzate in numerose strutture e applicazioni nel settore edile e ingegneristico, dalla realizzazione di tetti industriali a coperture per spazi pubblici. Comprendere i valori di portanza al carico di questi prodotti è cruciale per assicurare che la struttura finale sia sicura e duratura.
In questa pagina, esploreremo una gamma di profili di lamiere grecate, sia per solai collaboranti che per grandi luci, mostrando come variabili quali il materiale, lo spessore, la forma delle greche e la tipologia di struttura portante impattino la loro capacità di sopportare carichi. Il nostro obiettivo è fornirti le informazioni necessarie per fare scelte consapevoli e tecnicamente corrette garantendo che la lamiera grecata scelta sia ottimale per l'uso previsto. Ecco quali tematiche affronteremo di seguito:
- Portata della lamiera grecata per solai collaboranti
- Portata della lamiera grecata per solai grandi luci
- Cos'è la portata di una lamiera grecata e perché è importante
- Scegliere la portata corretta a seconda del progetto
- Le nostre soluzioni su misura
Portata della lamiera grecata per solai collaboranti
Per le tabelle di carico relative ai solai collaboranti viene sempre considerato, come previsto dalla normativa vigente (Eurocodice 4), lo schema statico a singola campata. Per ogni profilo viene riportata una tabella, calcolata considerando tre diverse altezze del getto collaborante in cls. La tabella è divisa a seconda dello spessore della lamiera, il valore di carico riportato nelle colonne rappresenta il sovraccarico utile caratteristico applicabile alla soletta consolidata (non deve essere detratto da questo valore il peso proprio del solaio); è espresso in daN/m2 e varia in funzione della luce di calcolo considerata. In funzione di quest’ultima, può rendersi necessario prevedere una puntellatura della lastra in fase di getto (attraverso l’evidenziazione delle caselle con dei colori, viene esplicitato se necessario utilizzare da uno a due puntelli sotto alla lamiera grecata fino a maturazione del cls).
In calce alle tabelle vengono meglio esplicitate le condizioni di calcolo e verifica con alcune indicazioni utili al progettista.
Ecco un esempio.

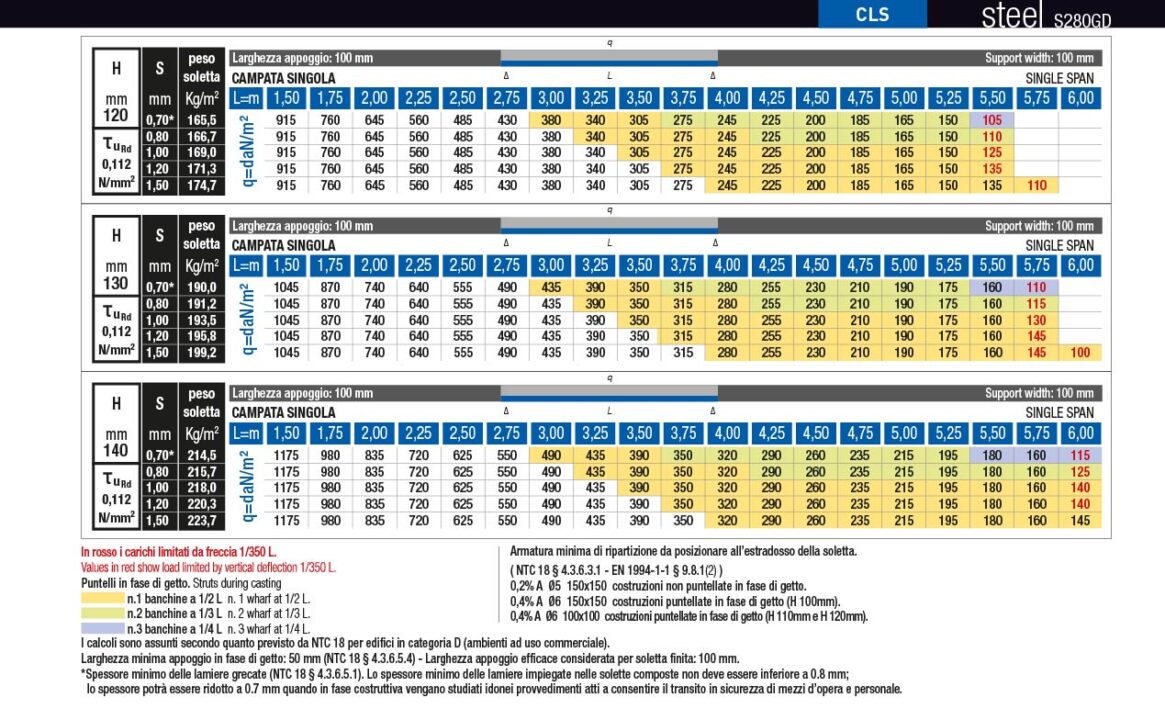

Portata del profilo SA75 P760
Portata della lamiera grecata per solai grandi luci

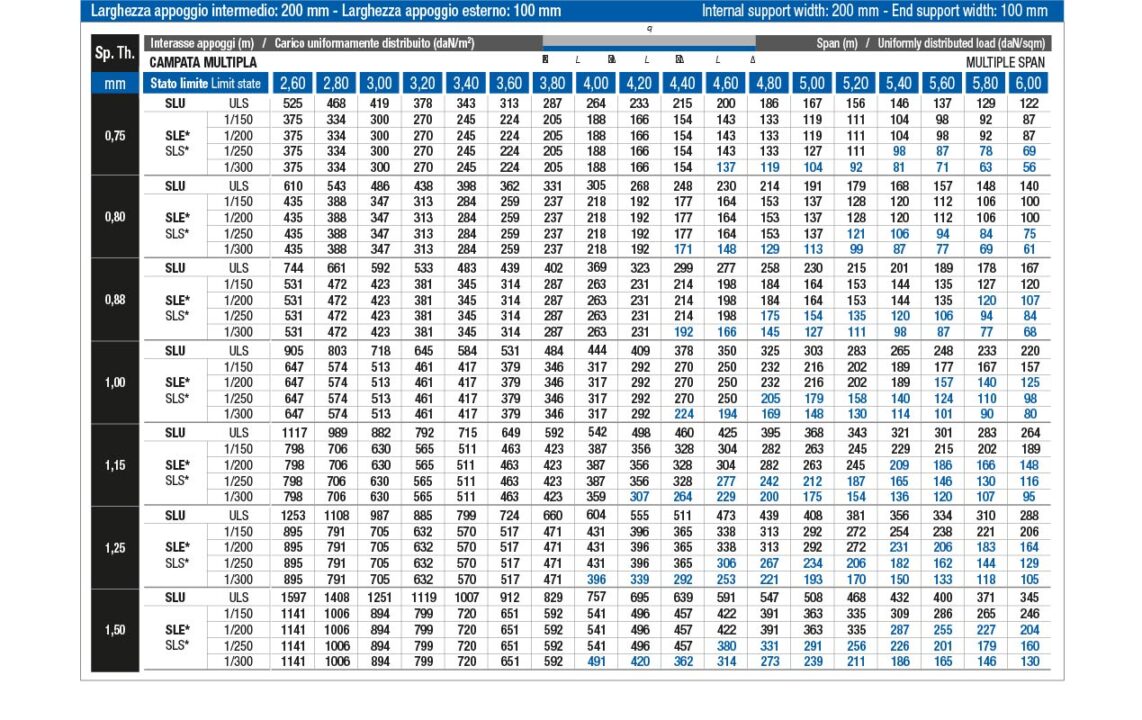

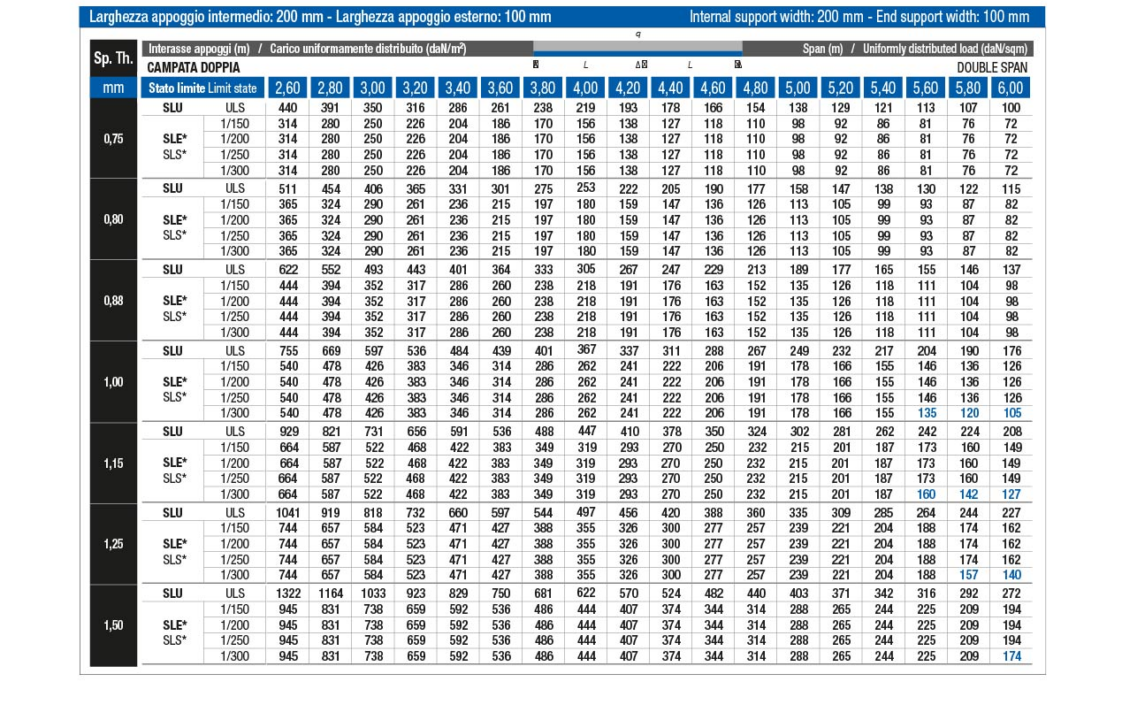

Le tabelle di portata della lamiera grecata per solai grandi luci sono calcolate in ottemperanza alla normativa EUROCODICE 3 (EN1993-1-3) per i tre schemi statici: a singola campata, a campata doppia e a campata multipla. Relativamente alla portata delle lastre, vengono rappresentati i valori di carico uniformemente distribuito allo stato limite ultimo e d’esercizio:
- SLU = stato limite ultimo: valore al limite di collasso, nessun coefficiente di sicurezza applicato al carico;
- SLE = stato limite d’esercizio: viene applicato al valore limite SLU un coefficiente di riduzione “γ”, per ricondurlo ad un carico caratteristico utile applicabile alla lastra in condizioni di sicurezza d’esercizio. Per semplicità è stato scelto un coefficiente di sicurezza applicato γ=1.4, valore medio tra i coefficienti 1.3 e 1.5 impiegati secondo norme tecniche per le costruzioni NTC rispettivamente per i carichi permanenti portati e per quelli accidentali.
- Nelle tabelle vengono inoltre evidenziati in colore blu i valori di portata riferiti a condizioni di carico in cui la lastra raggiunge dei limiti di deformazione massima (“freccia”) prefissati: questi limiti di deformazione sono rispettivamente 1/150, 1/200, 1/250 e 1/300 della “luce” o interasse tra gli appoggi. Dove i valori di carico sono rappresentati in neretto, significa che tale valore è un limite di resistenza flessionale, non influenzato dalla deformazione in quanto quest’ultima non viene superata.
Ecco un esempio.

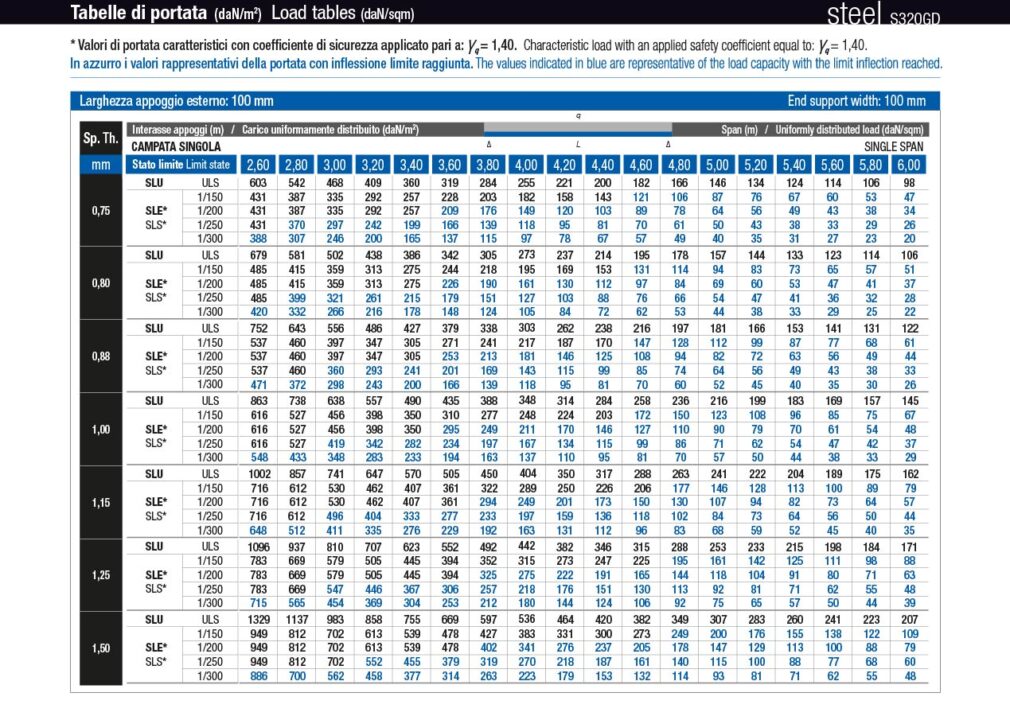

Portata del profilo SAND 105
Cos'è la portata di una lamiera grecata e perché è importante
La portata di una lamiera grecata rappresenta il connubio tra uno specifico valore limite di sovraccarico applicato sulla lastra stessa e la massima distanza tra due appoggi consecutivi, tali per cui la lamiera mantenga la sua integrità strutturale senza subire deformazioni permanenti sotto il peso dei carichi agenti. Questa capacità è fondamentale per garantire la sicurezza e la stabilità delle strutture che utilizzano lamiere grecate come elemento costruttivo.
Il calcolo della portata dipende da vari fattori, tra cui lo spessore del materiale, la forma delle greche, e il tipo di acciaio utilizzato. Presso Sandrini Metalli utilizziamo software avanzati e seguiamo rigorosi protocolli di test per determinare la portata ottimale di ogni lamiera, assicurando che ogni prodotto sia all'altezza delle esigenze del cliente e delle normative vigenti.
Scegliere la portata corretta per l'utilizzo
Identificare la portata corretta della lamiera grecata è essenziale per il successo del tuo progetto. Per determinare la portata adatta, è importante considerare l'uso specifico della lamiera, il tipo di carichi a cui sarà sottoposta e le condizioni di installazione.
Sandrini Metalli offre una consulenza personalizzata per aiutarti a scegliere la soluzione più adatta. I nostri esperti sono a disposizione per guidarti nella selezione del prodotto che meglio risponde alle tue esigenze, assicurando che la portata della lamiera sia adeguata per il tipo di struttura che intendi realizzare.
Scopri le nostre soluzioni su misura
Le lamiere grecate di Sandrini Metalli non sono solo un prodotto, ma una garanzia di qualità e sicurezza. La nostra lunga esperienza nel settore e l'attenzione ai dettagli ci permettono di offrire soluzioni che non solo rispettano ma superano le aspettative dei nostri clienti. Affidandoti a Sandrini Metalli, scegli un partner che pone la sicurezza, l'innovazione e la soddisfazione del cliente al primo posto.
Con un'ampia gamma di prodotti, un supporto tecnico di prim'ordine e una profonda conoscenza delle normative e delle pratiche migliori del settore, siamo il partner ideale per chi cerca lamiere grecate di alta qualità con portate certificate.
